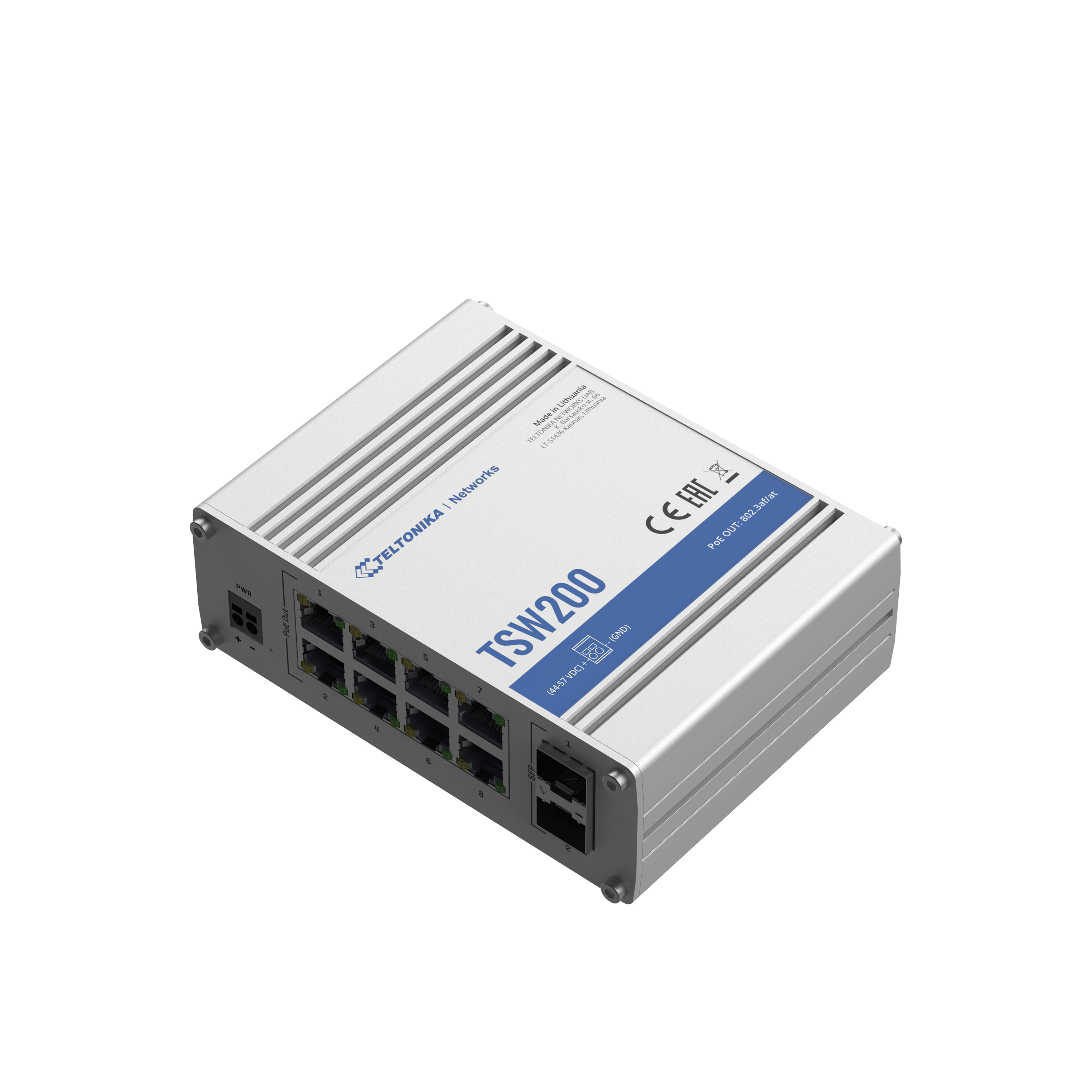

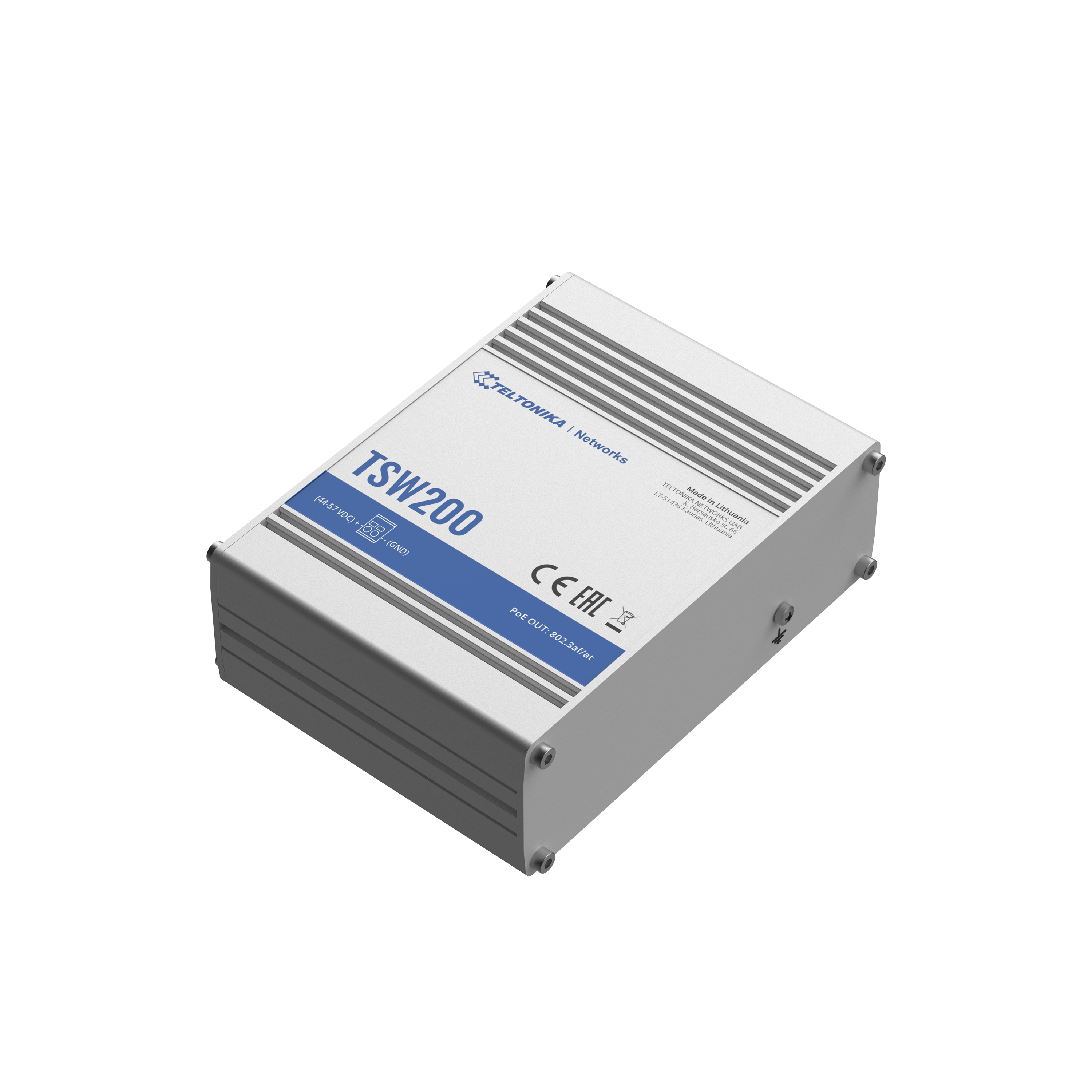

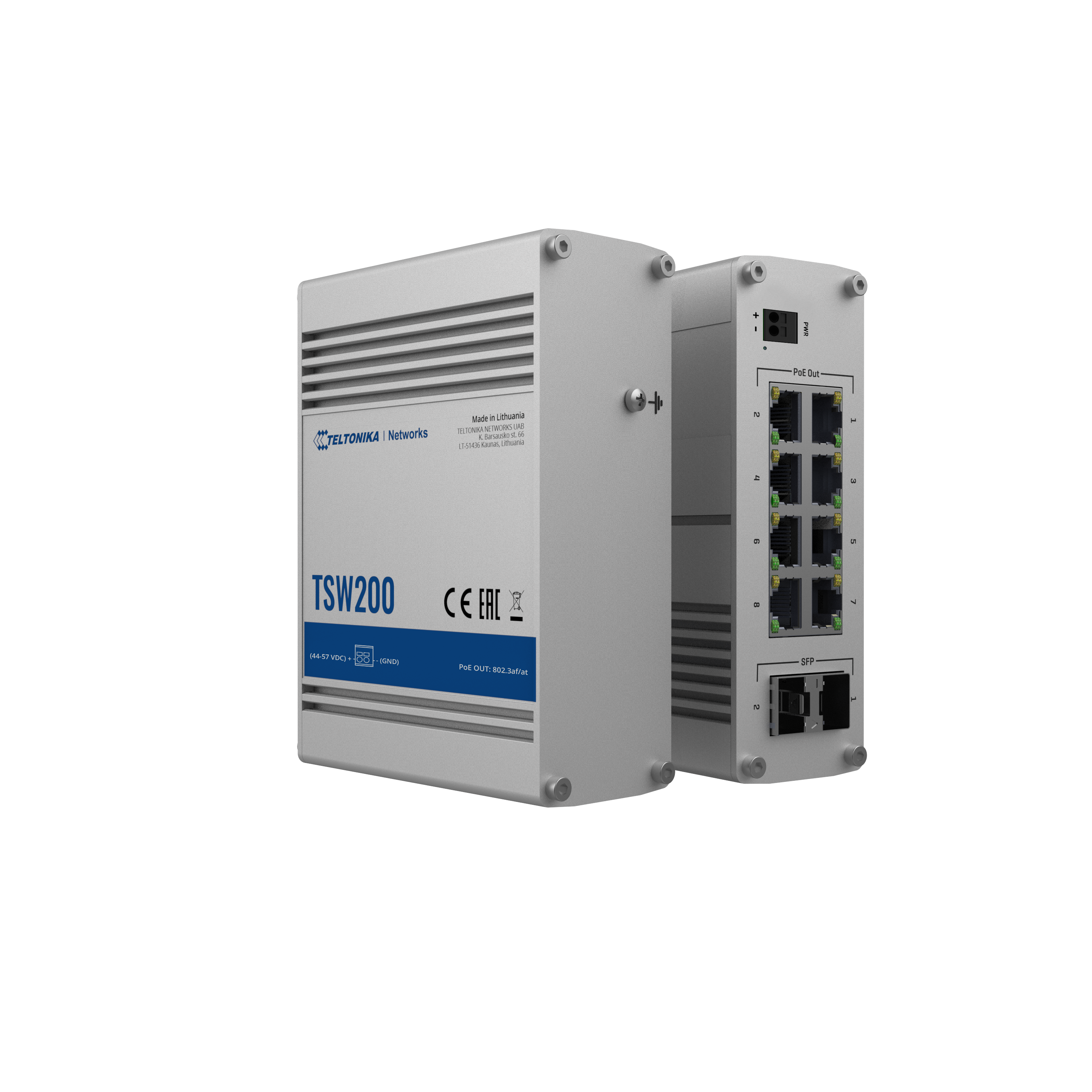

TSW200

Specifications

ETHERNET

LAN                                          8 x LAN ports, 10/100/1000 Mbps, compliance with IEEE 802.3, IEEE 802.3u, 802.3az standards, supports auto MDI/MDIX
crossover

Fiber                                         2 x SFP ports

POE

PoE ports                                  Port 1 – 8

PoE standards                          802.3af and 802.3at

PoE Max Power                        30 W
per Port (at PSE)

Total PoE Power                       240W
Budget (at PSE)

PERFORMANCE SPECIFICATIONS

Bandwidth (Non-blocking)       20 Gbps

Packet buffer                           128 KB

MAC address table size           2K entries

POWER

Connector                              4 pin industrial DC power socket

Input voltage range                7-57 VDC

Input voltage range                44-57 VDC
for PoE

Power consumption            <2.2 W/<19 W/106 W
(idle/max no PoE/max)

PHYSICAL INTERFACES (PORTS, LEDS)

Ethernet                             8 x RJ45 ports, 10/100/1000 Mbps

Fiber                                  2 x SFP ports

Status LED’s                     1 x Power LED, 16 x LAN status LED’s 2 x SFP status LED’s

Power                                1 x 2 pin industrial DC power socket

Ground                              1 x Grounding screw

PHYSICAL SPECIFICATION

Casing material                 Full aluminum housing

Dimensions (W x H x D)   132 x 44.2 x 95.1 mm

Mounting                           DIN rail or wall mounting (additional kit needed), flat surface placement

OPERATING ENVIRONMENT

Operating temperature     -40 °C to +75 °C

Operating humidity           10 % to 90 % non condensing

Ingress Protection Rating  IP30
